消防系統中利用電阻檔檢測故障、判斷設備的學習

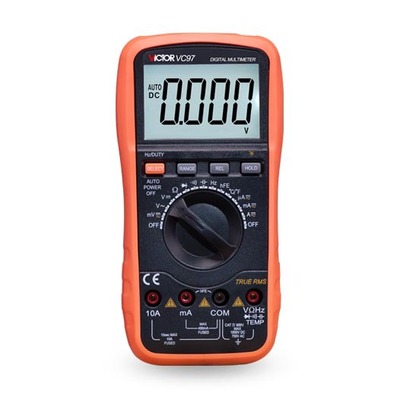

(1)電阻的測量：將紅筆連線插入“V”“Ω”插孔內，黑性筆連線插入“COM”插孔不變，將量程開關旋至“歐Ω”區間并選擇適當?shù)牧砍?，便可進行測量。這時要注意，數字萬用表紅表筆的電位比黑表筆的點位高，既：紅表筆為“+”，黑表筆為“-”這一點與模擬萬用表正好相反。
      例子:使用DT 830型表測量時，同樣要注意顯示值得單位與“歐姆Ω”區間內各量程上的所標明的單位相對應，例如當量程開關置于“2M”或“20M”檔時，顯示的數值以“MΩ兆歐”為單位；當量程開關置于“200”檔時，以“歐Ω”為單位。
與模擬式萬用表比較，用數字式萬用表測量電阻的最大優點是，測量前不必進行歐姆調零。
（2）二極管的測量
   將紅表筆連線插入“V、Ω”插孔內，黑表筆連線插入“COM插孔中；量程開關旋至標有二極管符號的檔。將紅表筆接二極管的正極，黑表筆接二極管的負極，顯示屏顯示出二極管的正向壓降，以V為單位。如果顯示屏左端出現“1”字（溢出數），說明兩表筆接反，（反之，表筆按規定線路顏色測沒接反，則說明線路接反，回路中正負極接錯”）應將兩表筆調換再測。若調換后，左端仍顯示”1“或者兩次測量均有電壓或零，則說明二極管已損壞。（針式萬用表用10K檔）（不同型號的萬用表測量的具體數值與方法不同）
要注意，數字萬用表的各電阻檔的測試電流都很小，均小于1mA，故通常不測二極管和三極管等非線性元件的正向電阻，而測它們的正向壓降。
（3）檢查電路的通斷情況：
將量程開關旋至標有符號“_。)))”檔,表筆插孔位置和測量電阻時相同.讓倆表筆觸及被側電路的兩端,若儀表內的蜂鳴器發出叫聲,說明電路通,(倆表間電阻小于70Ω歐姆).反之,則說明電路不通,或接觸不良.安防監控&可視對講系統中經常用來測試視頻線通否；
必須注意的是,①被側電路不能帶電,否則會誤判,甚至會損毀儀表.②儀表在不用的情況下最好將量程開關旋至交流電壓最高檔,以防下次使用時疏忽換檔而損毀儀表；
（附）消防＆安防工程中利用萬能表測量判斷設備、回路好壞的參考指數：

序號	檢查對象	測量操作方法	參考阻值	備注
1	消防回路中電源線24V接地零線電阻應大于1歐姆	用萬能表打10歐或200Ω檔，紅性表筆和黑性表筆對應觸及	一般在“1.6-2”歐姆左右為正常	正常 是否
2	消防調試過程中,回路總線報故障,判斷一般對地電阻應大于10MΩ。	同上（電阻檔量程應隨測物相應加大）	大于“10MΩ”歐姆為正常	同上
3	模塊巡檢燈不停亮,卻不報警,原因1.線路干擾大,2.模塊探頭極性接反	打到千位檔，&二極管檔	正向1800歐姆,反向400左右為正常	同上
4	三江主機-CRT通訊系統消防調試中,不能通訊,PC-CAN20板上加匹配電阻“120”Ω	用萬能表打到10歐或200Ω檔，紅性表筆和黑性表筆對應觸及PC-CAN20板	匹配電阻＂120Ω”正常	同上
5	非編址回路中，西門子&諾帝菲爾模塊后面可接25個探頭，末端端口要加39KΩ的末端電阻。	參照工程《竣工圖》找到不斷閃橙色燈報故障的模塊地址，用萬能表測非編址回路電阻。	末端電阻39KΩ左右正常； 非編回路中電阻≦150 Ω正常。	（海灣8302C“非編模”后面可接15個探頭）
6	消防卷簾中，電機的控制箱，遠程聯動可以，喇叭報警不響，檢查回路布線完好，檢查喇叭線圈是否良好	斷開電控箱里面的電流斷路器，切斷電源流入電路板，用萬能表打到１０歐或２００檔	８Ω歐姆左右正常	同上

3.2.14 、#p#分頁標題#e##p#分頁標題#e#火災自動報警系統導線敷設后，應用500V兆歐表測量每個回路導線對地的絕緣電阻，該絕緣電阻值不應小于20MΩ。
單位:1 MΩ =10⁶Ω, 1兆歐=10萬歐姆, 1兆=1K歐,一千歐姆=兆歐
區分電腦文件屬性中的字節單位,1兆=1024 KB ，1KB=1024 B.
……待續，在以后的工作、生活學習中慢慢積累，不斷總結。
望各位指點迷津，多點建議&共享知識、技術。一起努力~進步！
